1、一、仪器按键按键拥有交替的功能键，即ALT 键（蓝色），ALT 键可以和其它任意按键一起使用以生成一个备用的关键代码。1. ON/OFF 键。用来启动或停止仪器。2. ENTER 键。用来确定一个操作，也可以用来开始一项新的检测。3. STORE 键。具有保存的功能。（在未来的版本中可能拥有特殊的意义）。4. ESC 键.Escape 键。和ALT 键一起使用含有退回的意思。（返回前页屏幕）5 Arrow 键 项目选择，使光标向左向右移动5.1 Number 键 编辑各种参数，和Alt 键一起使用，可以形成空间和负。6. 一些数字使用起来很简捷，直接访问一些最常用的功能，如下： -Alt+1 键 启动平衡菜单 -Alt+2 键 启动振动总值菜单 -Alt+3 键 启动仪器设置菜单 -Alt+4 键 启动仪器通讯菜单 -ALT +5 键 启动路径检测7. MAIN 键 直接启动主菜单8. MENU 键 启动语境设置菜单。语境设置菜单并不适用于所有屏幕。细节见下文。9.F1.F2.F3.F4 键 这些键有各种意思，取决于屏幕上的菜单。意思出现在屏幕的最下边。10. BACKLIGHT 键 这个键有两个意思。-若单独使用，把背光强度调整到默认水平。使用者在设置菜单里可以设置默认值。-结合UP or DOWN 箭头键(LIGHT+UP or LIGHT+DOWN)可以实况地调整背光强度。二．仪器的LED’sCXM 有三个LED，其中两个安置在键区，一个安置在充电器连接器附近。LED1（两种颜色）这是仪器的状态灯，当仪器启动的时候，LED 会闪一到两秒钟。启动后，LED 会保持红色，这说明LED 坏了；一般情况下，启动后LED 会熄灭。LED2 按任何一个键，LED 都会亮，这说明键区已形成键盘编码器，如果一个或多个键坏了，即使按这些键，LED 也不会亮。LED3（两种颜色）充电器状态LED， 如果充电器没有连接，LED 会熄灭。一旦电池充电器安装好，LED 的绿灯就会亮起来。如果充电器有损坏，LED 就会显示红色。当电池充好电，红绿灯都会亮起来。三、外部连接器外部连接器用来连接仪器的振动传感器,RPM 传感器，外部充电器和USB 电缆。仪器支持两种类型的振动传感器。加速计（包含在CXM 振动分析平衡仪的标准配置中）速度传感器（可以有序传送）取决于所选的检测，只要求一些传感器
2、启动仪器当启动仪器后，就会看见一个标示，显示时间为1 至2 秒。关闭仪器的时候，它将显示最后被选择的菜单。注意：如果应用软件有损坏或错误百出，仪器的踝怆赜泖操作系统就不能够正常登陆和运作。操作系统只有如下三个命令：1.来自SD 卡片的登陆程序。2.PC 通讯3.运行应用程序如果仪器不能正常启动，第三个命令无效。因为操作系统发现程序有遗失或错误。当在程序目录中至少有一种应用文件时，方可使用第一个命令。应用文件被命名为CXBXxxx.cxp, 这里xxx 意思是应用程序版本。如果有多个应用文件存在在程序目录中，界面上就会显示浏览列表。使用者可以选择任一种应用程序以登陆到RAM 存储器。选择后，操作系统就会登陆，运行应用程序。由于应用程序存储在仪器的RAM 存储器中，应用程序可以运行一直到仪器关闭。把应用程序存储到闪存（永久性存储器），在应用程序里面选择系统，更新程序命令。如果SD 卡中不存在任何应用文件，使用者必须选择第二个命令：PC 通讯。USB 电缆必须连接到电脑上。SD 卡的内容将公布到文件浏览器上，和任一USB 存储棒功能类似。不需要任何驱动器，任何电脑都可以主动识别这种卡。现在使用者必须拷贝应用文件到程序目录中，然后使用者按退出键返回到操作系统窗口，使用SD 卡命令的登录应用程序。你可以登录程序进入存储器。

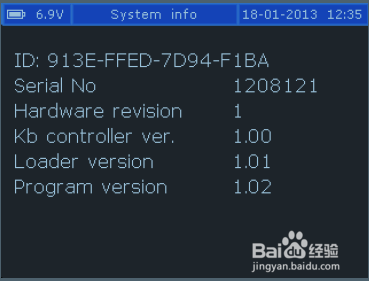

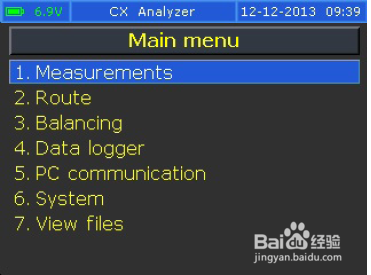

3、关闭仪器只要按开关键，任何时间都可以关闭仪器，下一状态，显示被选择的菜单。另外，为了延长电池寿命，在设置菜单中可以设置自动停机时间。当长时间没有使用键区和设置图标时，仪器将会主动关机，仪器主动关机后，通过按任一键长达十秒钟，使用者可以取消停止序列。7.主菜单通过反复地按退出键就可获得主菜单，或者直接按主键。系统菜单系统菜单可以从主菜单中获得，这里可以更新程序，看见仪器的软件版本，编辑传感器，核查传感器，更改仪器设置。
4、路径检测1.1 路径文件为了使用路径转发，必须按以下步骤来操作。＊ 在CXSpectra©应用中创建一个路径。＊ 下载路径定义到CXM 振动分析平衡仪。＊ 执行测量＊ 下载路径检测到仪器数据库任一路径文件都是具有.crx 拓展的二进制文件。路径文件可以通过使用CXSpectra©转移菜单命令从连接到电脑的仪器中下载，或在路径文件夹中直接把路径文件复制到CXM 振动分析平衡仪的® 微型 SD 卡中。为了下载检测路径文件，必须用到命令转移-> To/From Instrument or TransferTo/From Files。在仪器数据库中下载路径前，路径文件的内容可以用 cxspectra©安装光盘中的CXRouteExplorer 应用程序预览。这是一个免费的应用程序。不用任何保护钥匙就可以使用。如图所示，以下是一个屏幕截图展示怎样用 CXRouteExporer 打开路径。

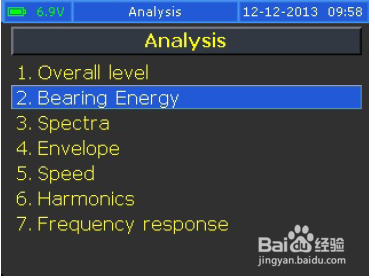

5、轴承能量轴诙戢呲剽承能量系数是对轴承状态的评估。为了检测轴承能量，从主菜单中选择检测，然后选择轴承能量.总值短振理论总振即由过滤的频带宽度所产生的振动能量的总和或者是在特定的频率范围内检测到的所有振动的总和。作为一个初步的“阿拉姆”式的调查，因此如果整体显示高于特定值，需要一个详细地调查来找出可能的原因。频段里的总振动值”A”，如以下方式界定，不能超过整体的振幅验收极限。（参照ISO‐10816）A=频段内的总振动值Ai=频段内分解线1 的振幅（i=1）=频段内的第一条分解线(i=N)=频段内的最后一条分解线N=频段内分解线的数量基本频率是转子转动的速度，缩写为1*RPM。基本频率也称为第一谐波。第二谐波，缩写为2*RPM,是基本频率的两倍，第三谐波缩写为3*RPM 是基本频率的三倍。谐波可以定义为基础频率整数倍的频率成分。（1*RPM）前三个谐波振幅的和可以作为值的平方根来计算。例子：假如161*RPM 振幅=7 mm/sec2*RPM 振幅=5 mm/sec3*Rpm 振幅=2s mm/sec以上振幅的总和可以用以下公式来计算S= (1× RPM)2 +(2× RPM)2 +(3× RPM)2 49+25+4 = 8.83 mm/sec
6、谐淡捋墨热波选择主菜单上的检测，按ENTER 键，然后选择6 Harmonics（谐波），按ENTER 键。分析屏幕显示如下检测。‐‐总振动值。‐‐前三谐波的振幅（(1 × 伊怕锱鳏RPM, 2 × RPM and 3 × RPM)‐‐转子速度（必需安装光电池）。振动传感器必须安装在轴承上（靠近被监测的转子侧）。按F1 键 保持测量。按Enter 键继续检测。按F2 键 设置。低转速的机械（低于1200 RPM）适用低频段。高转速的机械使用高频段（高于1200 RPM）。按如下方法分析这些数值。1. 如果总振动值很低（低于总振幅的验收极限），可以认为设备中期或长期正常运行。在这种情况下，纠正措施是没有必要的，设备可以继续运行。2. 如果总振动值超过总振幅值的验收极限，得分析以下谐波。a) 如果1 倍转速的振幅超过75%的总振幅，2 倍及3 倍转速振动值保持很低，说明转子不平衡，成功操作平衡程序将明显地降低设备的总振动值。b) 如果前三转速的总和超过75%的总振幅值，2 倍转速和3 倍转速的振幅值也很重要。□对中不好□转子不平衡，轴承松动。如果高振幅值出现在一倍转速相对低于2 倍转速，3 倍转速，猜测轮子是否不平衡。当转速达到2 倍转速超过1/3 的基本振幅，可能是由对中不准引起的。当第2 谐波的振幅超过1/2 的基本振幅，错位是大有可能的。平衡前先检查定位，然后校正，如有必要再检查一次以作改进。C.）如果前三谐波的总值超过75%的总振幅，可以肯定机器还有其他的错误。除了已经看到的，在其它频率下也是可以看到机械缺陷的。在这种情况下，平衡转子是没用的，因为你找不到总振动的减少。你应该通过频谱分析来调查确认大量振动的原因。

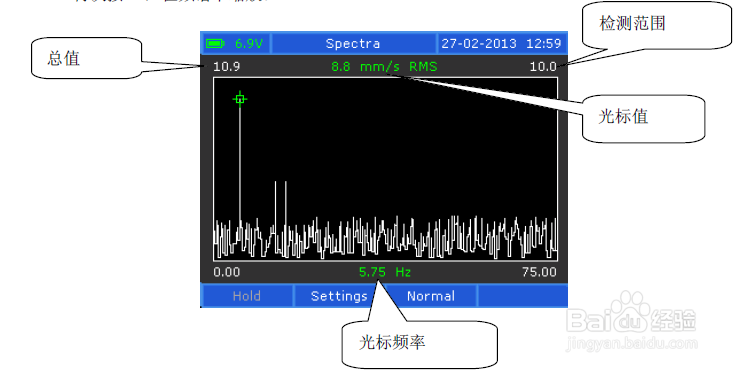

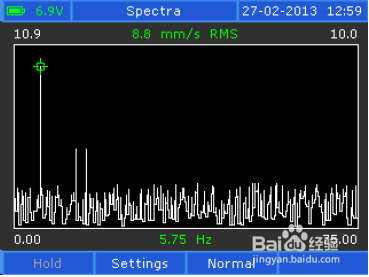

7、频谱用CXM 测量频谱，先到主菜单选择Measurements（检测），然后按ENTER 键。选择3. Spectra，按ENTER 键.按F2 键或设置键。这里你可以更改错误的设置按Save&exit 键进行新的设置。如果平均值不可用，界面上显示频谱直到用者按Hold.当检测频谱的时候（有或没有平均值），用者可以使用光标移动和缩放功能。有时可做现场检测，这很重要。如果使用者没有可靠的光标，他什么也看不见。缩放功能围绕着光标的位置缩放。缩放是真实的。也就说在界面上所有的频谱线(300lines= LCD 液晶显示器分辨率)是看的见的。检测中光标自动出现在频谱的最高线位上，如果使用者没有亲自移动光标，光标被锁定在最高线位置。这很重要，因为如果设备的速度改变，光标会跟着最大速度移动。
8、按F1 或Hold 按钮，停止检测。
9、按F3 或Nomal 按钮，缩放频谱。
10、再次按f3，在频谱中缩放。
