1、如下图所示，打开UG12.0软件，新建一空白的模型文件，另存为：UG12.0练习三维建模一千零九十一外圆内方

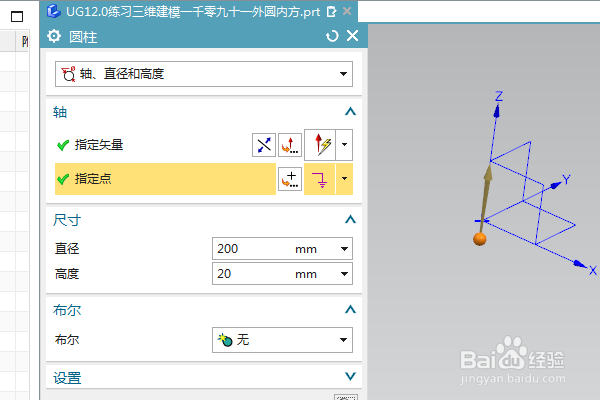

2、执行【菜单——插入——设计特征——圆柱体】，指定矢量z轴，指定点X坐标和Y坐标都是0，Z坐标是-10，设置尺寸：直径200，高度20，点击确定。
3、点击工具栏中的抽壳命令，设置厚度为20，点击上下两个平面，点击确定。

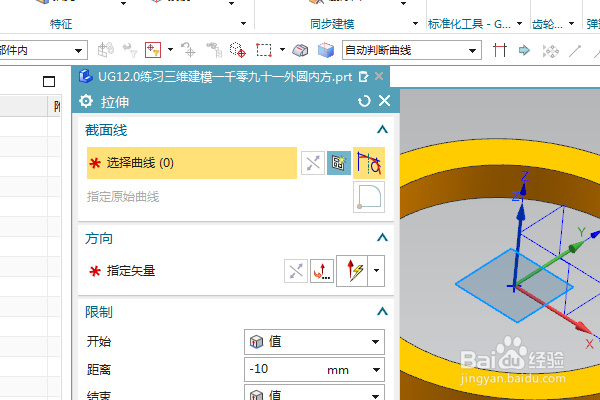

4、执行【拉伸——XY平面】，直接进入草图。
5、激霰翌倡戈活投影命令，将实体内圆投影出来，然后转为参考，激活矩形命令，画一个矩形，添加几何约束，点在参考线上，相等，点击完成，退出草图。

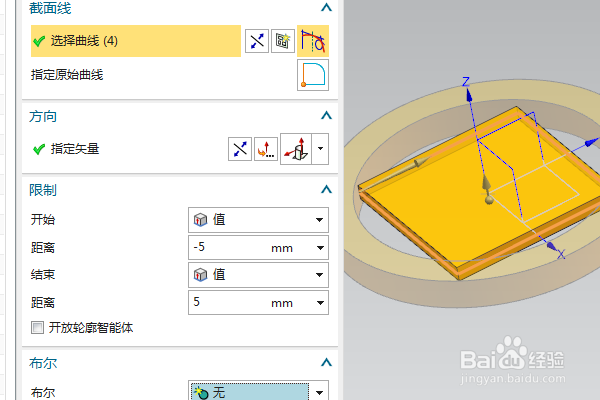

6、设置限制：-5开始，5结束，点击确定。
7、在工具栏中的“基准平面”下拉菜单中点击“光栅图像”，选择平面，选择图片，指定点：正方形的对角点，点击确定。

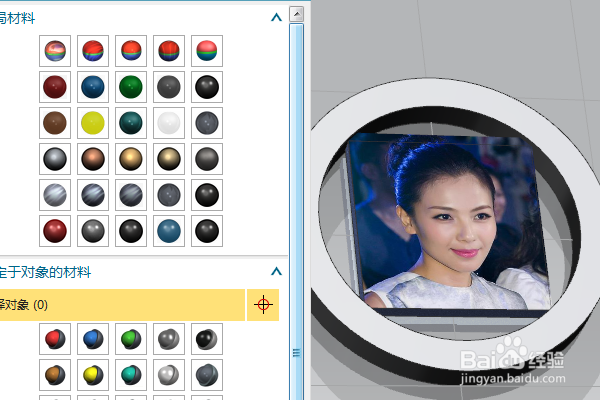

8、藏基准坐标系，显示设置为着色，调出真实着色编辑器，设置全局材料钢，给拉伸特征指定蓝灰色纹理，至此，这个简单实体就建模完成，本次练习结束。
