1、新建一个装配体，点击菜单栏的“运用程序”，选择管道命令，进入到管道建模界面

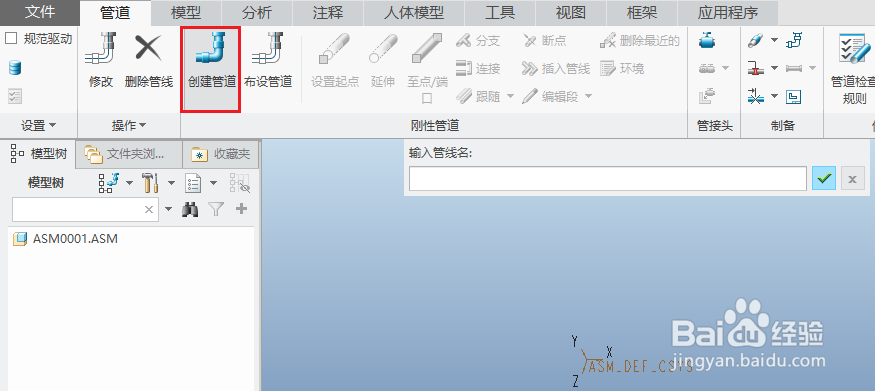

2、点击创建管道，管线名和管线库名都输入1，当然也可以是其他合法名称
3、接着定义管道的基本参数：横截面类型、截面参数、折弯半径，这几项是比较重要的，其他的可以按默认

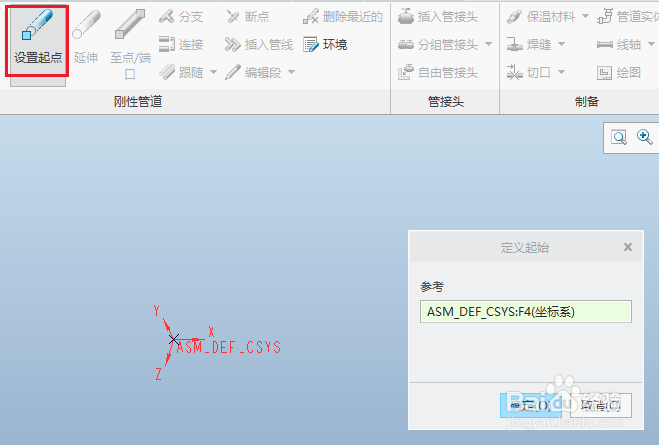

4、定义完后按确认。然后点击设置起点，选择坐标系为起点，接着确定
5、接着点击“延伸”，在延伸里定义输入Z的值为50，当然也可以直接拖动方向定义值，按运用
6、接着定义下一点
7、直到定义完所有我们所需要的管道折弯段数，点击确定得到一条空间线

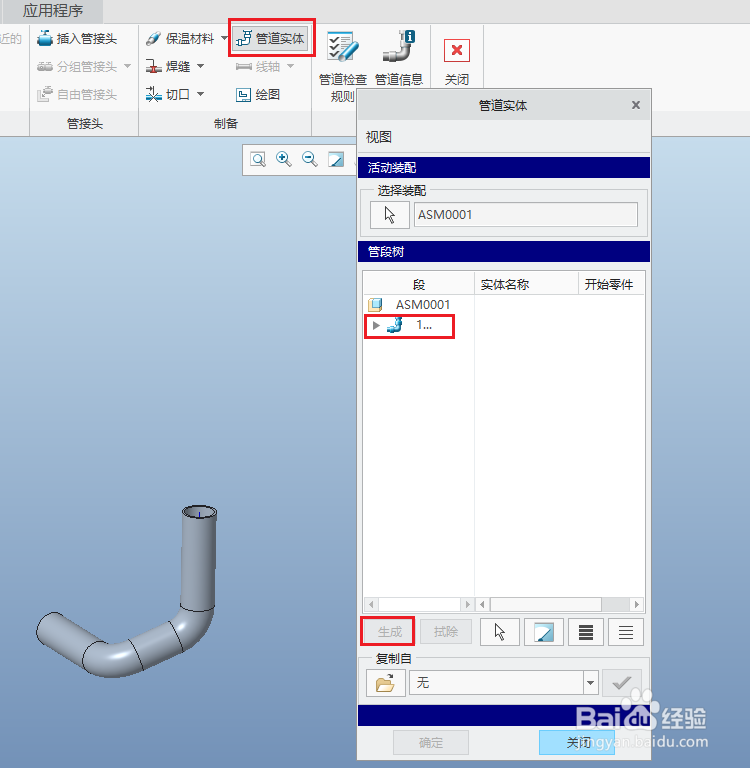

8、然后点击“管道实体”，选择要生成实体的管道，点击生成即可完成创建
