40/50/60三角形内接五边形

 时间:2024-11-03 05:10:38

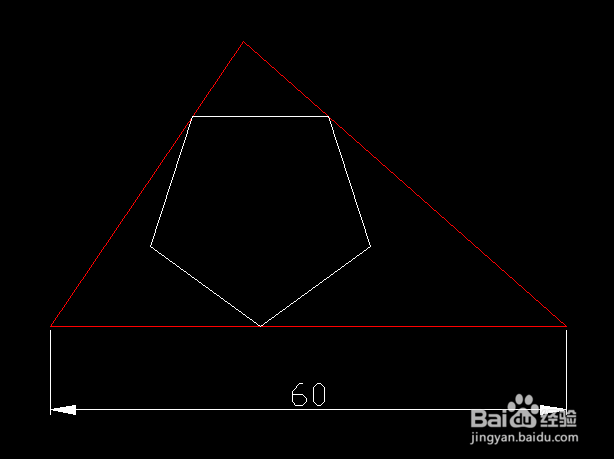

1、画长度60直线2、圆(C)——圆心分别为直线的左右两端——半径分别为R40/R503、连接60直线与R40/R50圆的交点4、裁剪

40/50/60三角形内接五边形

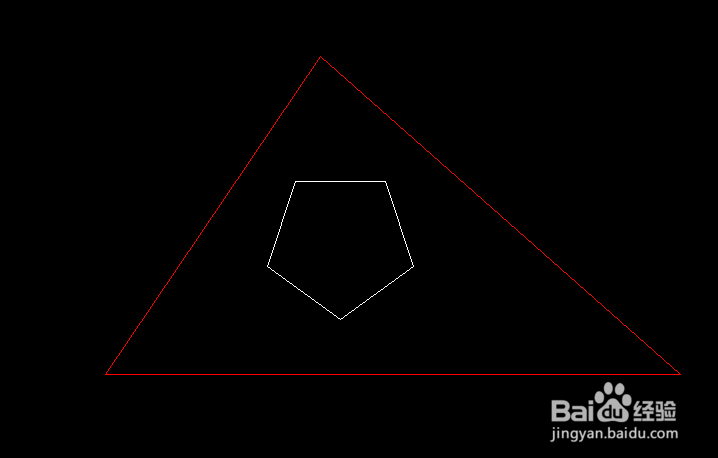

2、正多边形(POL)——边数为5——内接/外切随意2、五边形尽量在三角形内部且不相交

40/50/60三角形内接五边形

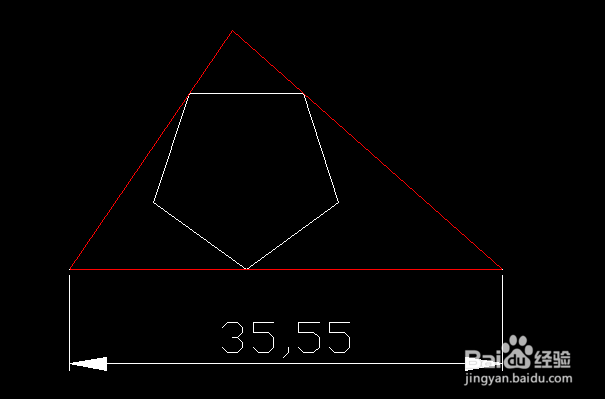

3、偏移(O)——对象为三角形的三边——通过点(点为三边所对应五边形的点)2、裁剪多余的线段——得到一个五边形与三角形内切的图形

40/50/60三角形内接五边形40/50/60三角形内接五边形

4、对齐缩放:1、画长度60的直线2、对齐命令(AL)—缇吾怩舭—对象为刚刚得到的图形——选择第一对齐点,第二对齐点——第三点无法选择了,直接空格即可——是否基于对齐点缩放对象:是

40/50/60三角形内接五边形40/50/60三角形内接五边形

5、参照缩放:1、缩放(SC)——选择对象——确定基点,参照(R)——指定参照长度——设置新的长度:60

40/50/60三角形内接五边形40/50/60三角形内接五边形
