1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模一千零九简单零件

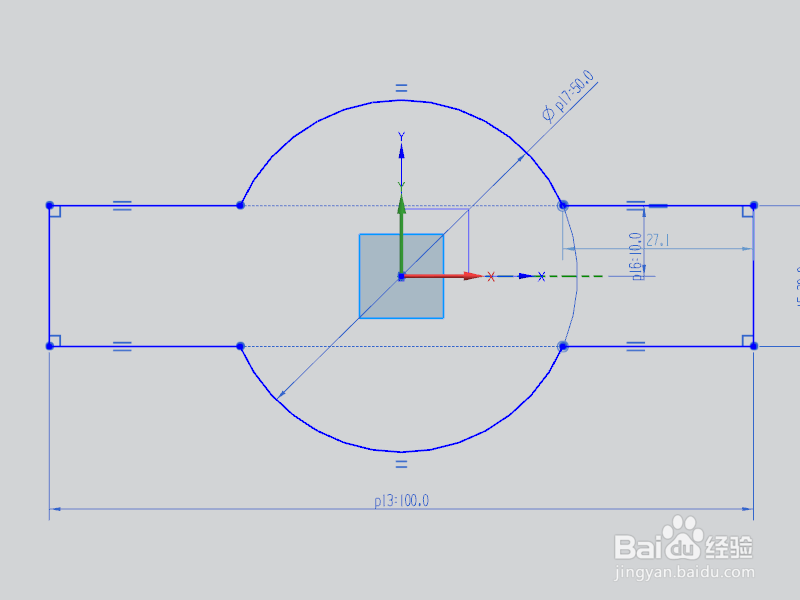

2、执行【拉伸——XY平面】，直接进入草图。激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø50，激活矩形命令画一个矩吾疣璨普形，横跨横纵轴，双击修改尺寸：长100，宽20，上边距离横轴10，激活快速修剪命令，修剪圆和矩形相交的区域，点击完成，退出草图。
3、回到拉伸对话框，设置限制：0开始，10结束，点击确定。
4、点击工具栏中的边倒圆命令，设置半径为R10，点击实体中的四条边线，点击确定。
5、点击工具栏中的孔命令，指定点：两个圆弧的圆心点，设置形状为简单孔，直径10，深度10，点击应用，

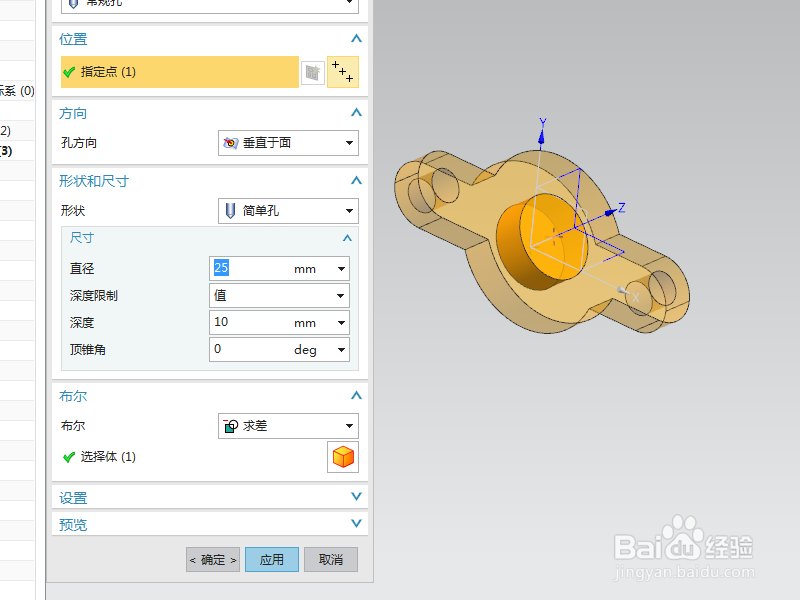

6、重新指定点：大圆弧的圆心点，修改直径为25，点击确定。
7、再次点击草图工具栏中的边倒圆命令，这次设置半径为R2，ctrl+a，选中实体的所有边线，点击确定。

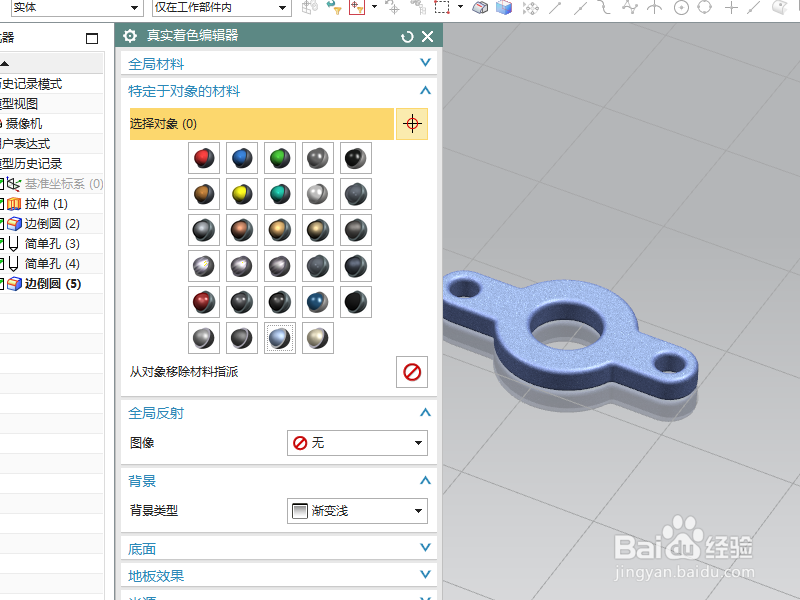

8、隐诏潞逾乐藏基准坐标系，显示设置为着色，调出“真实着色编辑器”，给实体指定蓝灰色纹理，至此，这个简单的零件就建模完成，本次练习结束。
