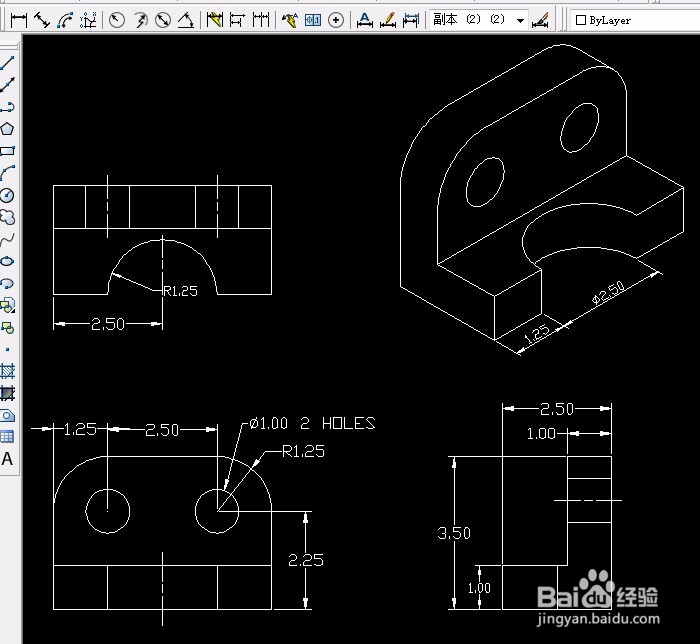

1、用直线工具画出三个图，三个图的尺寸一起看有关联，即俯视图、主视图、左视图。先画俯视图。

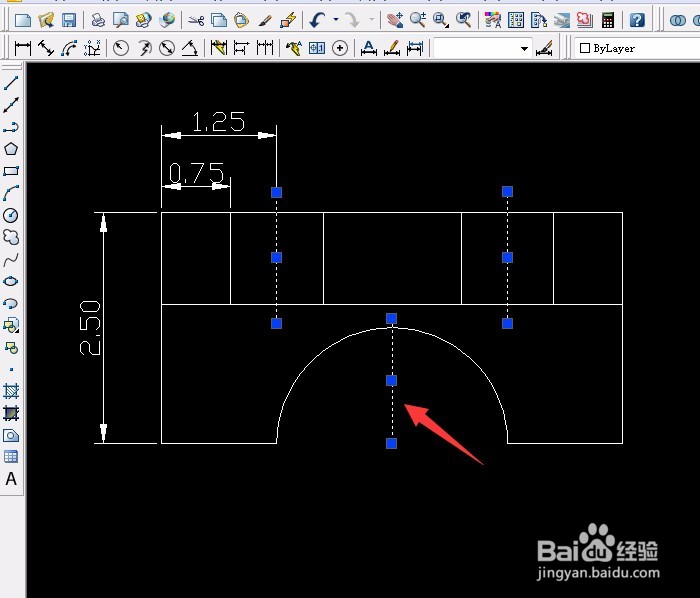

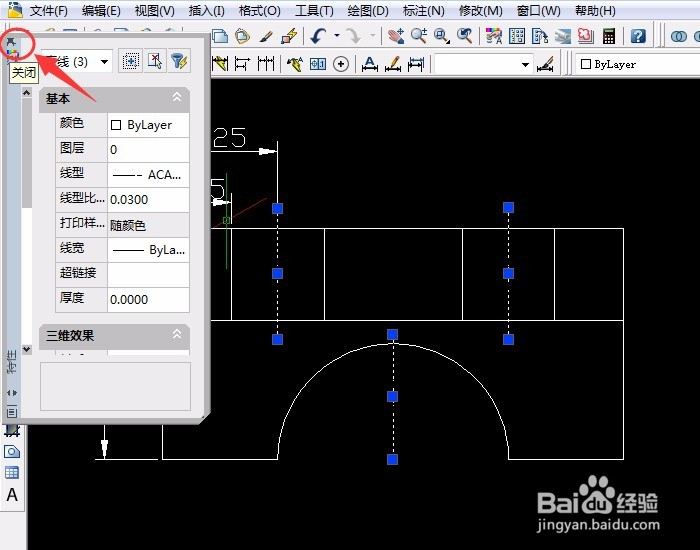

2、改辅助线线形和比例，选了点线后还是直线，双击直线改比例1改为0.03。单击“关闭”按“Ｅsc”键退出。

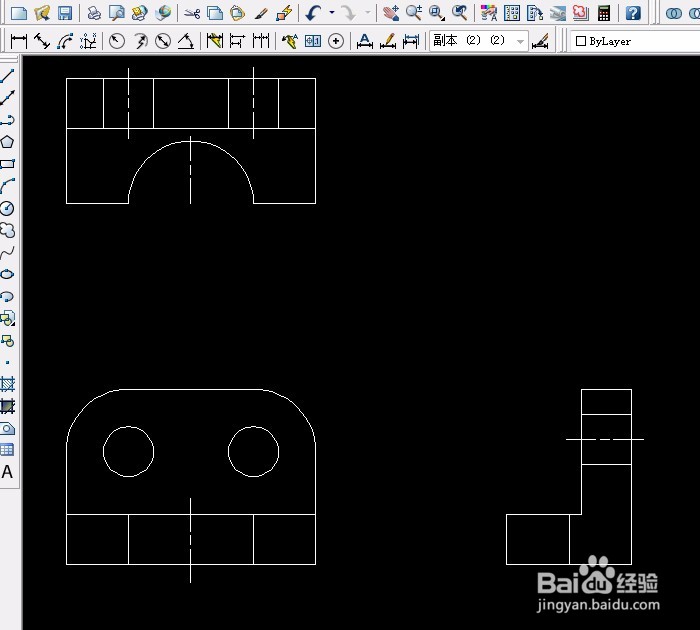

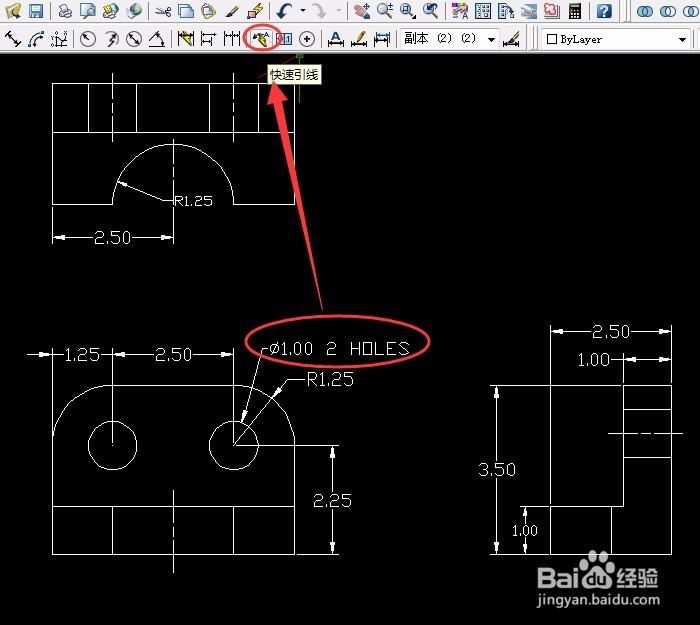

3、用类似的方法出来主视图、左视图。再用标注尺寸工具按图例标注出尺寸。
4、设置“对象捕捉”对话框中选“捕捉和栅格”中“等轴测捕捉”后确定。此时鼠标形状变成三维有颜色。

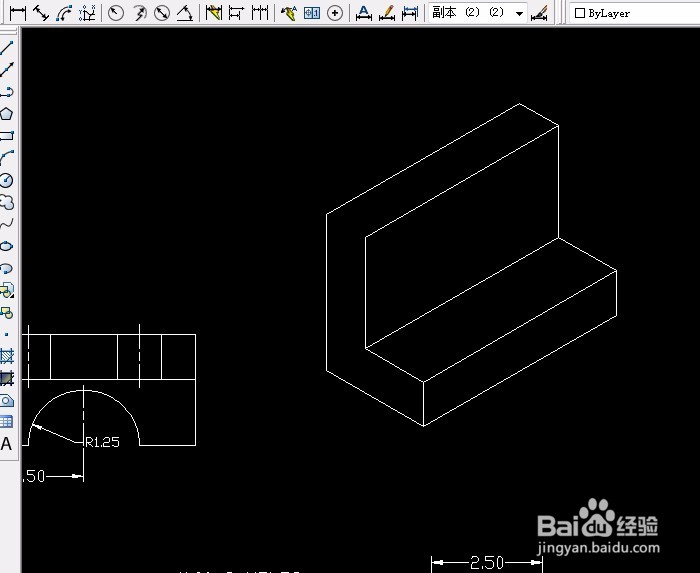

5、单击“正交”或按F8，用直线画出主视图的一部分，按F5转换面再画出其它的直线。

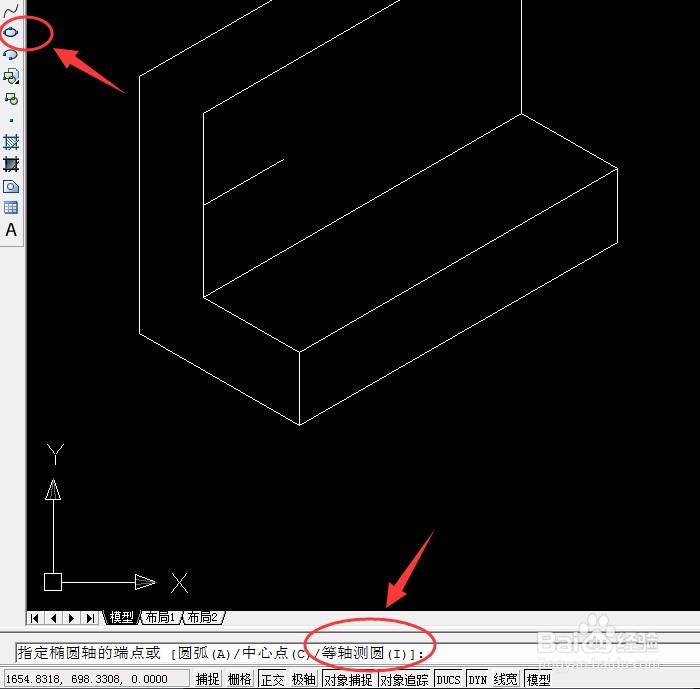

6、用直线画出圆心，单击“椭圆工具”输入字母I（等轴测图）确定，找到圆心，半径0.5，聪艄料姹再单击“椭圆工具”输入字母I（等轴测图）确定，找到圆心，半径1.25。

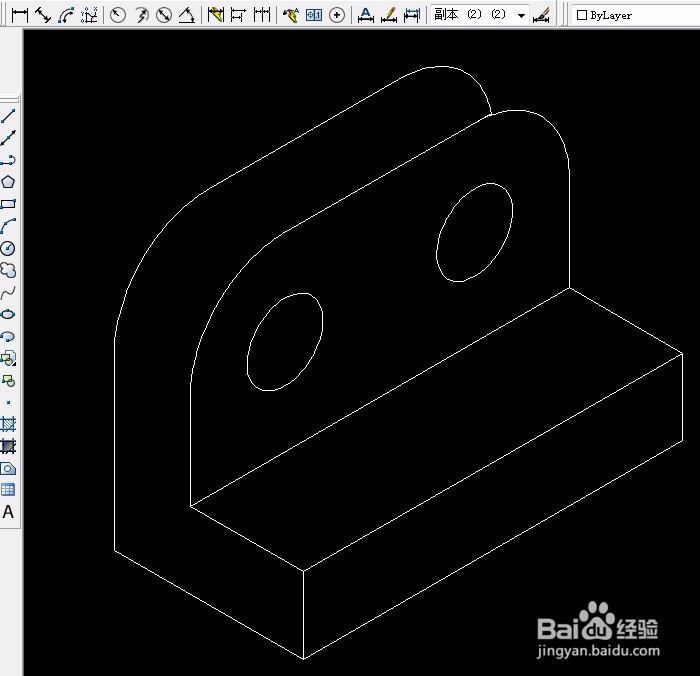

7、用“复制工具”复制两个椭圆，距离2.5，按F5转换面再复制大椭圆，距离1。
8、用“修剪工具”进行修剪多余的线，再用直线画出右上角的线，捕捉“象限点”，再修剪。

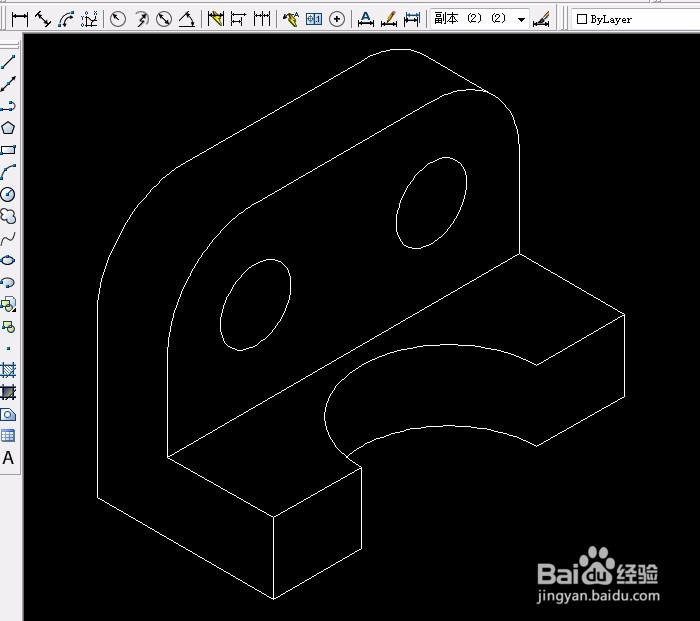

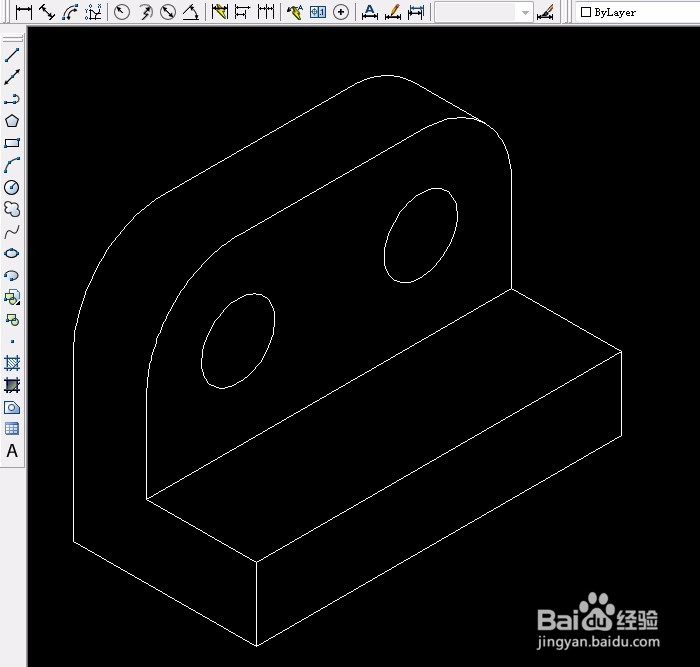

9、按F5转换面，再用“椭圆工具”画出椭圆，再用“修剪工具”进行修剪多余的线。用直线画一些线。

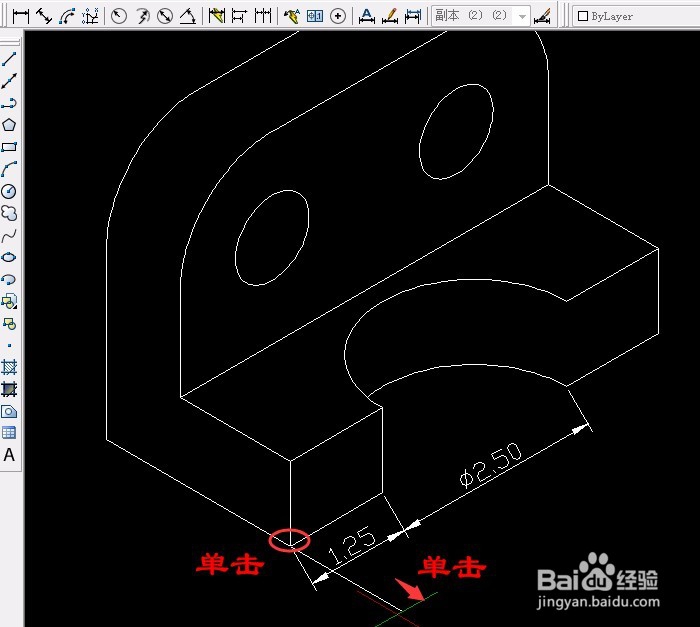

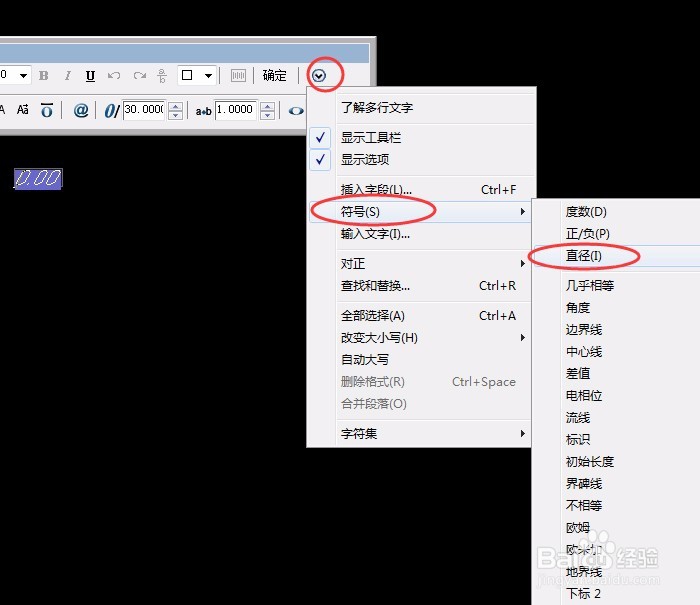

10、用“对齐”标注尺寸，并改动尺寸，改斜线标注线。
