随着电子产品的功率要求越来越高，单节锂电池提高的电压过于偏低，再DC-DC转换电路上也是达到了瓶颈。限制住了输出功率和充电功率，随后需要两节锂电池串联，三节锂电池串联才能达到日益需求，日益增加的输出功率。
锂电池的基本电路
1、在锂电池应用中，需要三个电路系统：1，锂电池保护电路，2，锂电池充电电路，3，锂电池输出电路。
两节锂电池串联充放电芯片电路
1、两节锂电池的充电电路：可以分为三种方式。第一种，USB口的5V输入，使用一霾矩略漭颗SOT23-6的升压IC，直接升压到8.4V.电流在1A以下。优点是成本最低，缺点是，没有锂电池充电着抹较氰控制逻辑，和锂电池指示灯。由于最早期时，专门的双节充电芯片还很少不常见和难购买的问题，才很多迫不得已采用DC-DC升压来做，
2、第二种充电电路：目前主流5V输入，专门升压充两节的锂电池充电芯片已经是很普遍了，如PL7501C，常见物料，升压+充电+指示灯，采购也方便，成本也低，也是都转用专门的两节锂电池充电管理芯片PL7501C。
3、第三种充电电路：高压输入9V至20V范围的，降压型的充电电路。如PW4203，输入范围9V-20V，充电电流可达2A。
4、两节锂电池串联保护板电路：常见的两节锂电池保护板电路，就是PL7022和H孢亨槐溲Y2120了，两款脚位电路一样。是外围MOS款，MOS管8205A8TS， TSSOP8封装。可以多个MOS并联来达到和提高更大的过流保护值。
5、两节锂电池输出电路：对于两节锂电池的输出来说，如果是DC-DC的话，就由1A-5A的多种选择了。如果是LDO的话，就有两个，PW6218输入电压最大18V，PW6206输入电压最大40V，都是SOT23-3封装。
三节锂电池串联充放电电路

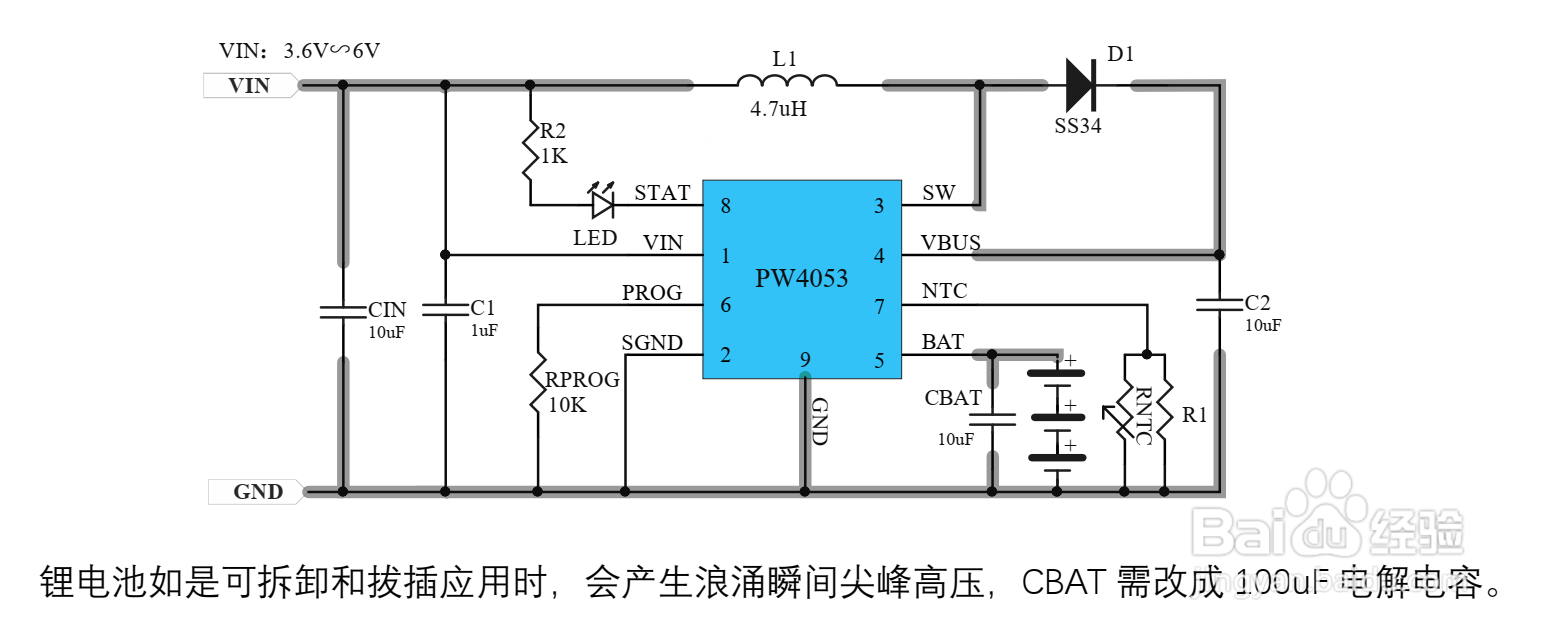

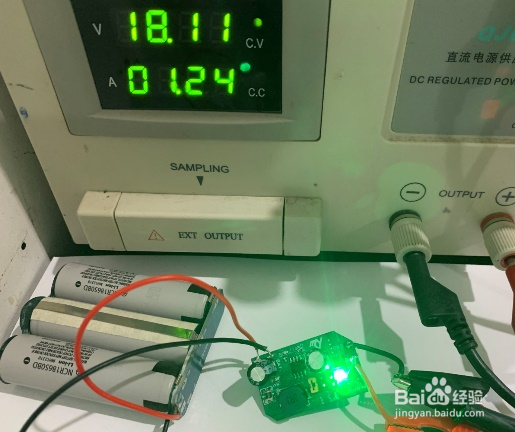

1、三节锂电池串联充电电路：1，PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A；2，PW4203，输入15V-20V，降压输出12.6V的三节锂电池充电电流芯片，2A
2、三节锂电池串联保护电路：三节锂电池保护电路一般都是精工的比较常见的多，三节啊，四节啊等等。

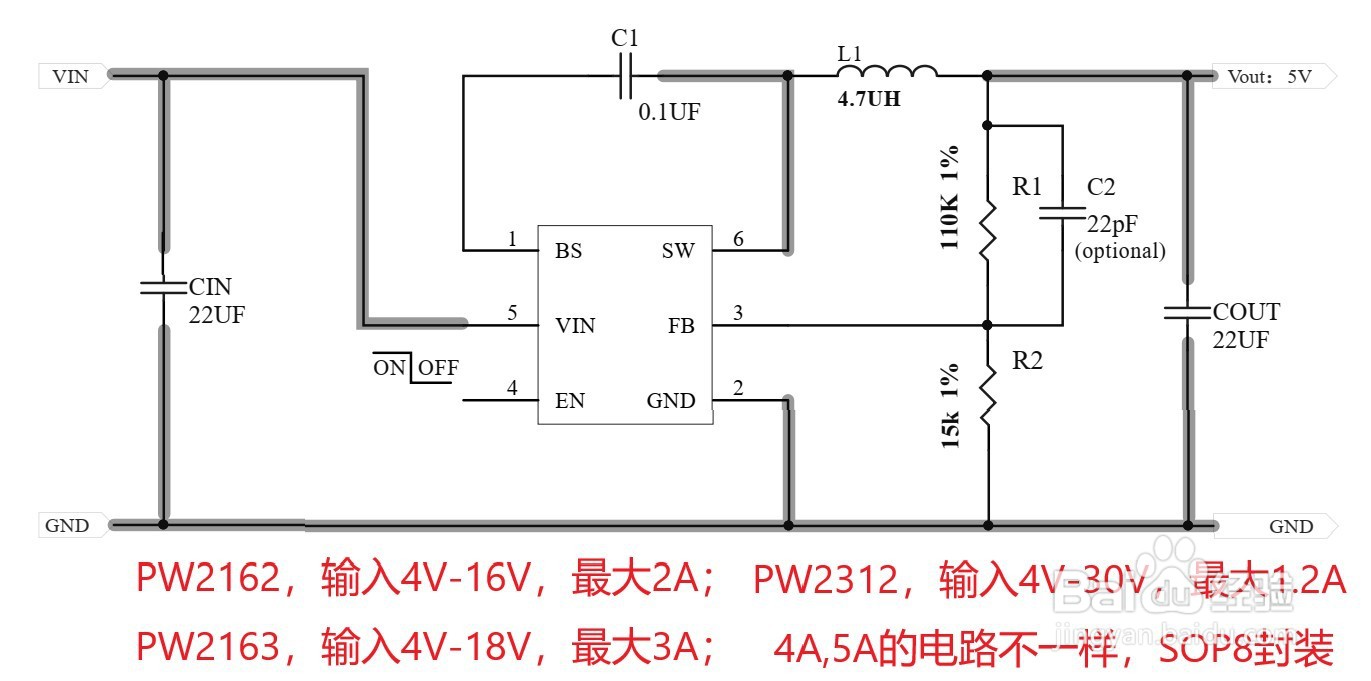

3、三节锂电池串联输出电路：对于三节锂电池的输出来说，如果是DC-DC的话，就由1A-5A的多种选择了。如果是LDO的话，就有两个，PW6218输入电压最大18V，PW6206输入电压最大40V，都是SOT23-3封装。
